راهنمای فنی و عملی انتخاب و نصب چراغ‌های لاینر خطی LED: مشخصات، نصب و عیب‌یابی

فهرست مطالب

1. معرفی و مرجع محصول
2. مشخصات فنی کلیدی و جدول مرجع
3. محاسبات روشنایی و ماتریس انتخاب
4. درایور، کنترلر و سیستم‌های مدیریت نور
5. مراحل نصب حرفه‌ای — چک‌لیست مکانیکی و برقی
6. عیب‌یابی و نگهداری فنی
7. نمونه پروژه و مطالعه موردی
8. نتیجه‌گیری و نکات کلیدی
9. ضمیمه — استانداردها و منابع فنی

---

خلاصه اجرایی

پنج نکته کلیدی فنی و عملی برای تصمیم‌گیران پروژه:

1. انتخاب بر اساس پارامترهای فنی: راندمان نوری (Lm/W)، شاخص رندر رنگ (CRI)، دمای رنگ (CCT)، درجه حفاظت (IP) و عمر مفید مبنای اصلی تصمیم‌گیری هستند
2. سازگاری درایور و دیمر: تطابق درایور با سیستم‌های کنترل و دیمر برای عملکرد پایدار ضروری است
3. نصب استاندارد: رعایت فاصله‌های نصب، تهویه و حفاظت برقی عمر و کیفیت نور را تضمین می‌کند
4. تست‌های پذیرش: سنجش پارامترهای الکتریکی و نوری پس از نصب برای کنترل کیفیت لازم است
5. برنامه نگهداری: نگهداری پیشگیرانه منظم بهره‌وری و عمر مفید سیستم روشنایی را افزایش می‌دهد

---

نکات کلیدی قابل استخراج

• پارامترهای فنی کلیدی (Lm/W, CRI, CCT, IP, عمر مفید) مبنای تصمیم‌گیری‌اند
• انتخاب درایور و تطابق با سیستم‌های دیمر/کنترل، تعیین‌کننده عملکرد پایدار است
• نصب استاندارد (مکانیکی و برقی) عمر و کیفیت نور را حفظ می‌کند
• فرآیند پذیرش شامل تست‌های الکتریکی و نوری و گزارش‌دهی است
• برنامه نگهداری پیشگیرانه عمر مفید و بهره‌وری روشنایی را افزایش می‌دهد

---

معرفی و مرجع محصول

تعریف چراغ لاینر خطی LED و موارد کاربرد

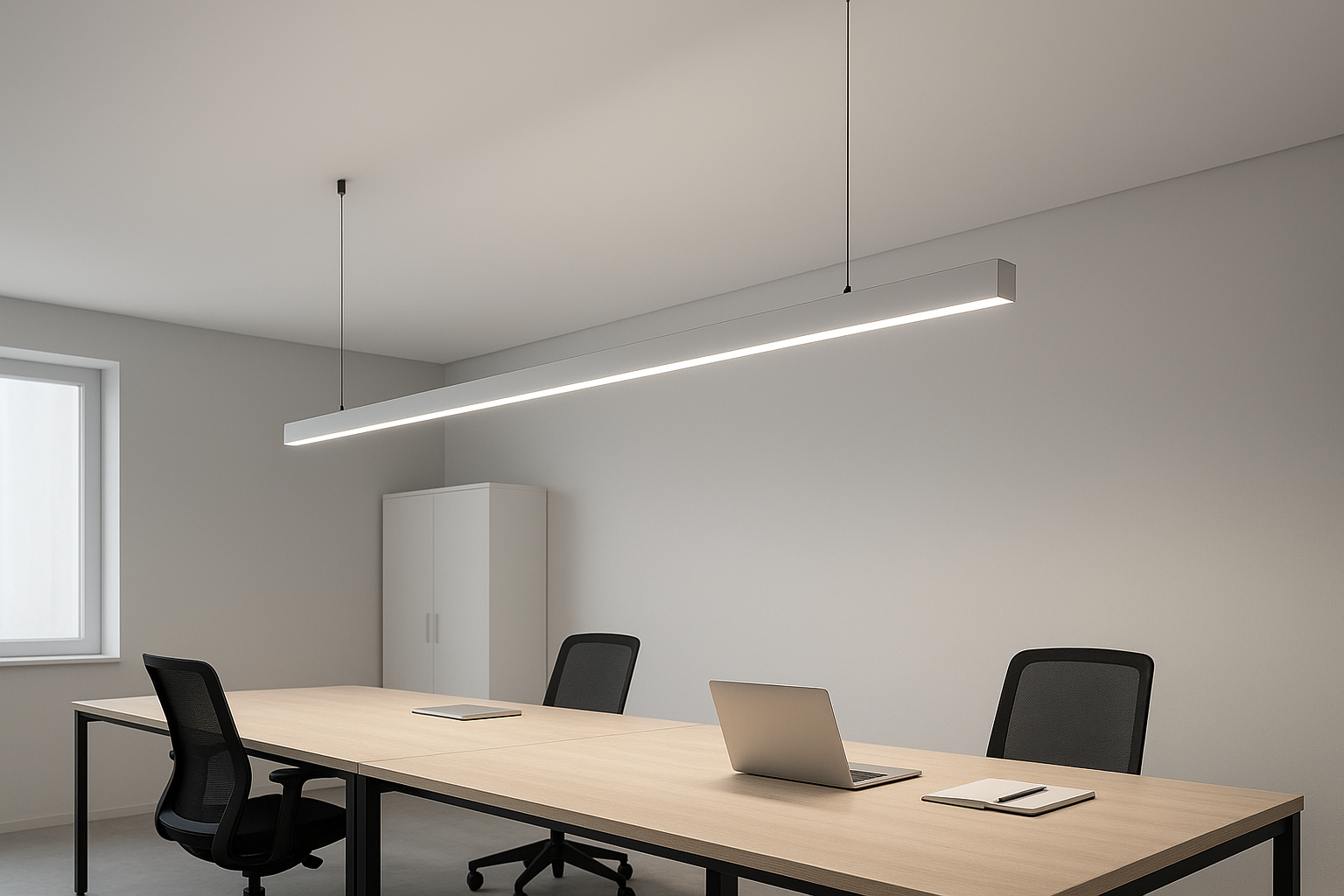

چراغ لاینر خطی نوعی سیستم روشنایی LED است که در قالب خطی طراحی شده و برای ایجاد نور یکنواخت و پیوسته در فضاهای مختلف استفاده می‌شود. این تجهیزات روشنایی حرفه‌ای به دلیل طراحی مدولار و انعطاف‌پذیری بالا، جایگاه ویژه‌ای در معماری معاصر و طراحی داخلی پیدا کرده‌اند.

کاربردهای اصلی چراغ‌های لاینر خطی شامل:

فضاهای اداری و تجاری: روشنایی میزهای کار، فضاهای کنفرانس، راهروها و نمایشگاه‌ها

محیط‌های صنعتی: کارگاه‌ها، سوله‌ها، انبارها و خطوط تولید

معماری نما: روشنایی نمای ساختمان، تاکید بر خطوط معماری و ایجاد جلوه‌های نورانی

طراحی داخلی: کافه‌ها، رستوران‌ها، فروشگاه‌ها و فضاهای مسکونی لوکس

انواع مرسوم و طبقه‌بندی فنی

چراغ‌های لاینر LED براساس معیارهای مختلف طبقه‌بندی می‌شوند:

بر اساس نحوه نصب:

• سطحی (Surface Mounted)
• توکار (Recessed)
• آویز (Suspended)
• ریل‌مونت (Track Mounted)

بر اساس کنترل‌پذیری:

• تک رنگ (Tunable White)
• دو رنگ (Dual Color)
• RGB/RGBW (رنگی کامل)
• دیمر پذیر (Dimmable)

بر اساس کاربری:

• اداری و تجاری
• صنعتی
• نما و معماری
• تخصصی (پزشکی، آزمایشگاهی)

---

مشخصات فنی کلیدی و جدول مرجع

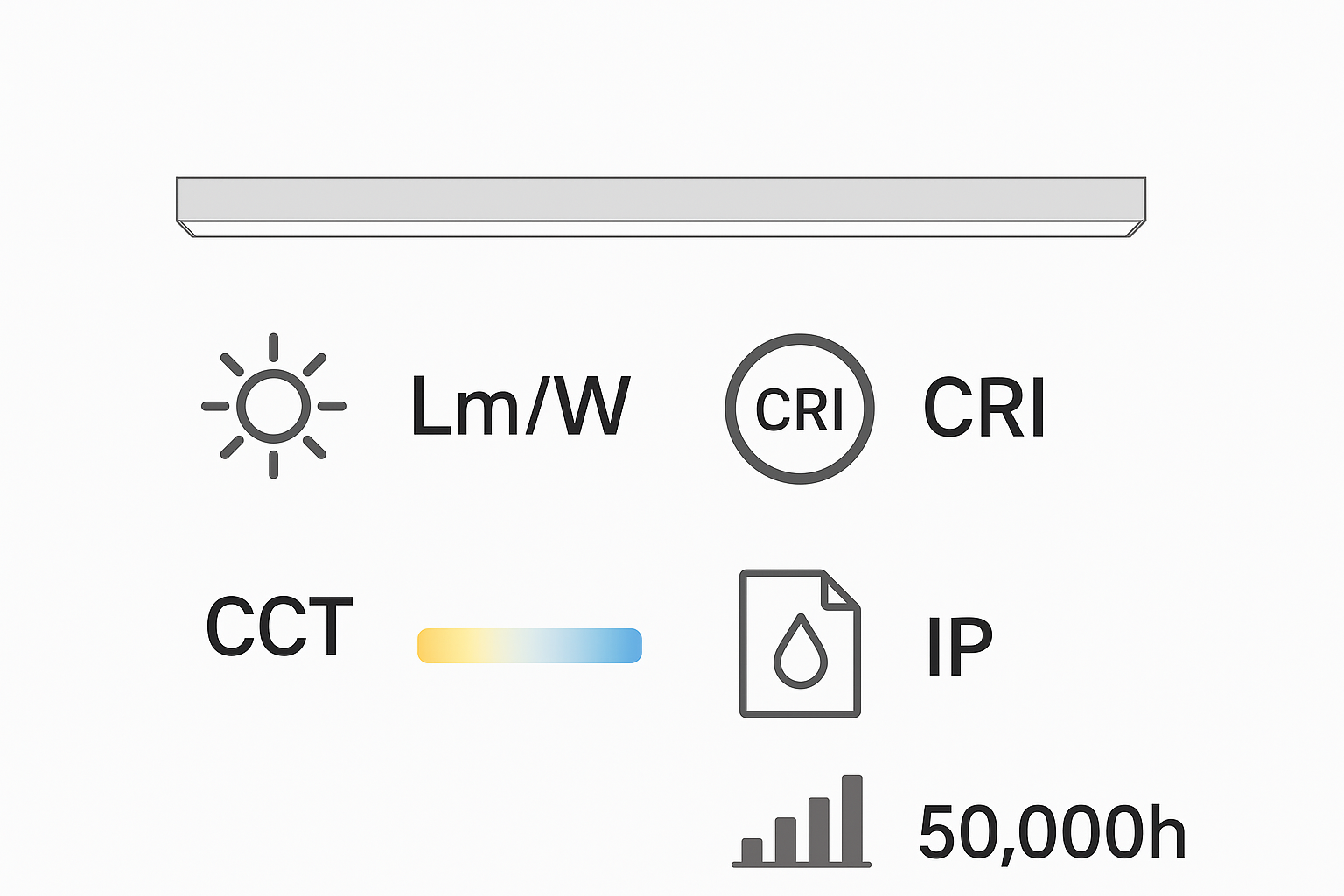

تعاریف فنی اصلی

برای انتخاب صحیح چراغ خطی کیفیت بالا، درک پارامترهای فنی زیر الزامی است:

راندمان نوری (Lm/W): نسبت شار نوری خروجی (لومن) به توان مصرفی (وات). شاخص کلیدی بهره‌وری انرژی.

شاخص رندر رنگ (CRI): قابلیت چراغ در نمایش دقیق رنگ‌ها. مقدار 80+ برای کاربردهای عمومی و 90+ برای کاربردهای دقیق توصیه می‌شود.

دمای رنگ (CCT): کیفیت رنگ نور بر حسب کلوین. 3000K (گرم)، 4000K (خنثی)، 6000K (سرد)

درجه حفاظت (IP): مقاومت در برابر نفوذ آب و غبار. IP20 برای داخلی، IP65 برای خارجی

تولید حرارت الکترونیک (THD): میزان اعوجاج هارمونیکی. مقادیر کمتر از 15% مطلوب هستند.

ضریب توان (PF): نسبت توان مؤثر به توان ظاهری. مقادیر بالای 0.9 کیفیت را نشان می‌دهند.

جدول مقایسه مشخصات فنی

شاخص	واحد	تعریف	رنج پیشنهادی (اداری / صنعتی / نما)	نکات انتخابی
راندمان نوری	Lm/W	نسبت نور به مصرف	120-150 / 100-130 / 80-120	بالاتر = صرفه‌جویی بیشتر
CRI	–	کیفیت رندر رنگ	80+ / 70+ / 70+	بالاتر = رنگ‌های طبیعی‌تر
CCT	K	دمای رنگ	4000 / 5000-6000 / متغیر	انتخاب بر اساس کاربری
IP Rating	–	حفاظت محیطی	IP20 / IP54 / IP65	متناسب با محیط
L70	ساعت	عمر مفید	50000+ / 50000+ / 30000+	تضمین عمر عملیاتی
THD	%	اعوجاج هارمونیکی	<15 / <20 / <25	کیفیت برق مصرفی

نحوه خواندن دیتاشیت و اعتبارسنجی

هنگام بررسی دیتاشیت تجهیزات، نکات زیر را رعایت کنید:

بررسی گواهی‌ها: وجود استانداردهای بین‌المللی و ملی مرتبط

شرایط تست: دما، رطوبت و شرایط اندازه‌گیری مندرج در دیتاشیت

منحنی‌های عملکرد: تغییرات راندمان با دما و زمان

جزئیات گارانتی: مدت و شرایط پوشش گارانتی

---

محاسبات روشنایی و ماتریس انتخاب

فرمول‌های محاسبه توان و تعداد چراغ

برای محاسبه دقیق تعداد و توان چراغ‌های مورد نیاز از فرمول زیر استفاده کنید:

فرمول کلی:

توان کل مورد نیاز = (مساحت × لوکس مطلوب) ÷ (بازدهی عملیاتی × ضریب استفاده)تعداد چراغ = توان کل ÷ توان هر چراغ

پارامترهای کلیدی:

• بازدهی عملیاتی: 0.7-0.9 (در شرایط واقعی)
• ضریب استفاده: 0.6-0.8 (بسته به هندسه فضا)
• ضریب نگهداری: 0.8 (کاهش نور در طول زمان)

نمونه محاسبه برای فضای اداری

مشخصات پروژه:

• مساحت: 100 متر مربع
• ارتفاع سقف: 3 متر
• لوکس مطلوب: 500 لوکس
• راندمان چراغ انتخابی: 130 Lm/W
• توان هر چراغ: 40 وات

محاسبات:

شار نوری مورد نیاز = 100 × 500 = 50,000 لومنشار نوری با ضریب‌ها = 50,000 ÷ (0.8 × 0.7) = 89,286 لومنتوان مورد نیاز = 89,286 ÷ 130 = 687 واتتعداد چراغ = 687 ÷ 40 = 17.2 ≈ 18 عدد

نمونه محاسبه برای سوله صنعتی

مشخصات پروژه:

• مساحت: 500 متر مربع
• ارتفاع: 8 متر
• لوکس مطلوب: 300 لوکس
• راندمان چراغ: 110 Lm/W
• توان هر چراغ: 80 وات

محاسبات:

شار نوری کل = 500 × 300 = 150,000 لومنشار نوری با ضریب‌ها = 150,000 ÷ (0.75 × 0.6) = 333,333 لومنتوان کل = 333,333 ÷ 110 = 3,030 واتتعداد چراغ = 3,030 ÷ 80 = 37.9 ≈ 38 عدد

نکات چینش و جلوگیری از سایه

فاصله‌گذاری چراغ‌ها:

• نسبت فاصله به ارتفاع: 1:1 تا 1.5:1
• حداکثر فاصله میان چراغ‌ها: 1.2 برابر ارتفاع نصب

جلوگیری از خیرگی:

• فاصله از دیوار: 0.3 برابر فاصله بین چراغ‌ها
• زاویه پراکندگی: 120 درجه حداقل برای پوشش یکنواخت

کنترل سایه:

• موقعیت‌یابی با در نظرگیری موانع فیزیکی
• استفاده از چراغ‌های چندجهته در فضاهای پیچیده

---

درایور، کنترلر و سیستم‌های مدیریت نور

انواع درایور و معیارهای انتخاب

درایور قلب تجهیزات LED محسوب شده و انتخاب صحیح آن برای عملکرد پایدار حیاتی است:

درایور جریان ثابت (Constant Current – CC):

• کاربرد: LED های سری
• مزیت: کنترل دقیق نور، عمر بیشتر
• نکته: مناسب برای چراغ‌های قدرت متوسط و بالا

درایور ولتاژ ثابت (Constant Voltage – CV):

• کاربرد: نوارهای LED آماده
• مزیت: سادگی اتصال، قیمت پایین‌تر
• نکته: نیاز به مدار محدودکننده جریان

معیارهای انتخاب درایور

تطابق توان:

• توان درایور باید 10-20% بیشتر از مجموع توان LED ها باشد

راندمان:

• درایورهای با راندمان +85% ترجیح داده می‌شوند

عمر و قابلیت اطمینان:

• حداقل 50,000 ساعت برای کاربردهای حرفه‌ای

حفاظت‌های ایمنی:

• محافظت در برابر اتصال کوتاه، اضافه بار، دما

همخوانی با سیستم‌های دیمر

انواع دیمر پذیری:

• TRIAC Dimming: مناسب برای کاربردهای خانگی
• 0-10V Dimming: استاندارد صنعتی، کنترل دقیق
• DALI: پروتکل دیجیتال، کنترل دوطرفه
• PWM: کیفیت بالا، مناسب کاربردهای حساس

نکات مهم سازگاری:

• بررسی حداقل بار دیمر (معمولاً 10-20 وات)
• تست THD در حالت دیم شده
• کنترل فلیکر و کیفیت نور

پروتکل‌های کنترل هوشمند

DALI (Digital Addressable Lighting Interface):

• مزایا: کنترل دوطرفه، قابلیت برنامه‌ریزی، گزارش وضعیت
• کاربرد: ساختمان‌های هوشمند، پروژه‌های بزرگ

KNX/EIB:

• مزایا: انتقال داده و قدرت در یک کابل، قابلیت اطمینان بالا
• کاربرد: ساختمان‌های مدرن و تجاری

پروتکل‌های بی‌سیم:

• Zigbee: مصرف انرژی کم، شبکه mesh
• LoRa: برد طولانی، مناسب کاربردهای IoT
• WiFi: اتصال به شبکه‌های موجود، کنترل از راه دور

شماتیک اتصال و نکات ایمنی

نکات سیم‌کشی:

• استفاده از کابل مخصوص با سطح مقطع مناسب
• رعایت کدرنگ استاندارد
• اتصال صحیح زمین ایمنی

حفاظت الکتریکی:

• نصب فیوز یا کلید مینیاتوری
• استفاده از RCD در محیط‌های مرطوب
• زمین‌سازی مناسب تجهیزات فلزی

---

مراحل نصب حرفه‌ای — چک‌لیست مکانیکی و برقی

بازرسی اولیه محل نصب

قبل از شروع نصب، موارد زیر را بررسی کنید:

بررسی سازه:

• ✅ مقاومت سقف یا دیوار برای تحمل وزن چراغ‌ها
• ✅ دسترسی به نقاط نصب برای تعمیر و نگهداری
• ✅ فاصله از منابع حرارت و رطوبت

بررسی تأسیسات برقی:

• ✅ وجود نقاط برق مناسب با ظرفیت کافی
• ✅ کیفیت ولتاژ شبکه (نوسانات، هارمونیک‌ها)
• ✅ سیستم زمین و حفاظت موجود

بررسی مسیر کابل:

• ✅ مسیر کابل‌کشی و کانال‌های انتقال
• ✅ فاصله از تداخل‌های الکترومغناطیسی
• ✅ دسترسی برای نگهداری کابل‌ها

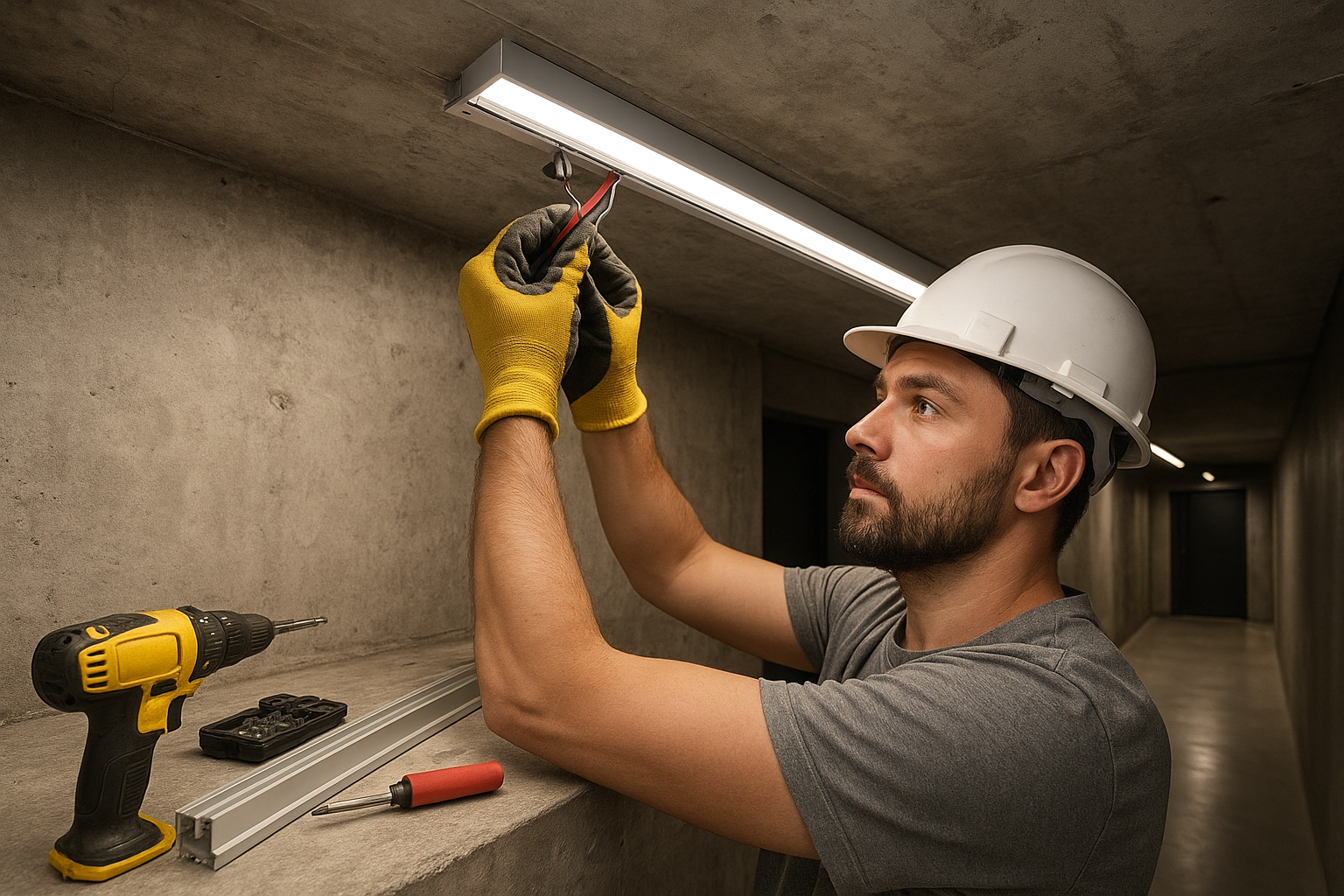

نصب مکانیکی

مرحله 1: نشانه‌گذاری و اندازه‌گیری

1. تعیین محل دقیق نصب با استفاده از نقشه
2. اندازه‌گیری فواصل با تراز و متر
3. نشانه‌گذاری نقاط اتصال روی سقف/دیوار
4. بررسی تراز و زاویه نصب

مرحله 2: تهیه زیرساخت

1. حفر سوراخ‌های اتصال با ابعاد مناسب
2. نصب راهبندها و پیچ‌های اتصال
3. آماده‌سازی سینی کابل یا کانال
4. تست مقاومت اتصالات

مرحله 3: نصب چراغ‌ها

1. نصب براکت‌ها یا ریل‌های اتصال
2. قرارگیری چراغ‌ها در محل نهایی
3. تنظیم زاویه و جهت‌گیری
4. بررسی محکم بودن اتصالات

نکات ایمنی مکانیکی:

• استفاده از تجهیزات ایمنی (کلاه، کفش، دستکش)
• نصب در شرایط خشک و بدون برق
• استفاده از نردبان یا بالابر ایمن
• حضور حداقل دو نفر در طول نصب

سیم‌کشی و اتصال الکتریکی

انتخاب کابل مناسب:

• مقطع کابل متناسب با جریان مدار
• عایق مناسب برای محیط نصب
• کیفیت استاندارد و گواهی‌دار

مراحل سیم‌کشی:

1. کشیدن کابل از تابلو به نقاط نصب
2. اتصال کابل‌ها با کانکتورهای مناسب
3. علامت‌گذاری کابل‌ها برای شناسایی
4. تست عایق و اتصال قبل از برق‌دار کردن

اتصال نهایی:

1. اتصال کابل‌های ورودی به درایور
2. اتصال خروجی درایور به LED
3. اتصال کابل زمین ایمنی
4. بستن و مهر کردن جعبه‌های اتصال

تست‌های راه‌اندازی

تست‌های الکتریکی اولیه:

• اندازه‌گیری مقاومت عایق (>1MΩ)
• تست اتصال زمین (<0.1Ω)
• بررسی ولتاژ ورودی (±5% نامی)
• اندازه‌گیری جریان مصرفی

تست‌های عملکردی:

• روشن/خاموش کردن تمام چراغ‌ها
• تست دیمر و کنترل (در صورت وجود)
• بررسی یکنواختی نور
• اندازه‌گیری دمای سطح پس از 30 دقیقه

تست‌های کیفیت برق:

• اندازه‌گیری THD (<15%)
• محاسبه ضریب توان (>0.9)
• بررسی نوسانات ولتاژ
• تست فلیکر و کیفیت نور

چک‌لیست نهایی پذیرش

مستندات مورد نیاز:

• ✅ گزارش تست‌های الکتریکی
• ✅ اندازه‌گیری لوکس در نقاط کلیدی
• ✅ عکس‌های مراحل نصب
• ✅ مشخصات کامل تجهیزات نصب‌شده

تست‌های نهایی:

• ✅ عملکرد 24 ساعته بدون مشکل
• ✅ تست تمام حالات کنترل
• ✅ بررسی حرارت و تهویه
• ✅ تحویل راهنمای کاربری و نگهداری

---

عیب‌یابی و نگهداری فنی

مشکلات رایج و راه‌حل‌ها

کاهش نور:

• علل: گرد و غبار، افت طبیعی LED، مشکل درایور
• راه‌حل: پاکسازی، بررسی ولتاژ/جریان، تعویض قطعات معیوب

سوسو زدن:

• علل: مشکل درایور، ناسازگاری دیمر، نوسان ولتاژ
• راه‌حل: تست ولتاژ با اسیلوسکوپ، بررسی اتصالات، جایگزینی درایور

قطع و وصل:

• علل: محافظت حرارتی، اتصال کوتاه، اضافه بار
• راه‌حل: بررسی تهویه، تست اتصال کوتاه، تعویض درایور

ابزارهای تشخیص

ضروری: مولتی‌متر، لوکس‌متر، ترمومتر مادون قرمز تخصصی: اسیلوسکوپ، Power Quality Analyzer، Flicker Meter

برنامه نگهداری

ماهانه: بررسی بصری، تست عملکرد فصلی: پاکسازی، سفت کردن اتصالات، اندازه‌گیری لوکس سالانه: تست‌های الکتریکی کامل، ارزیابی کاهش نورب توان

• ✅ ارزیابی کاهش نور (lumen depreciation)
• ✅ بروزرسانی برنامه‌های کنترل

ثبت و مستندسازی:

• تهیه کارت عملکرد برای هر چراغ
• ثبت تاریخ و نتایج تست‌ها
• گزارش مشکلات و اقدامات انجام‌شده
• برنامه‌ریزی تعویض قطعات

---

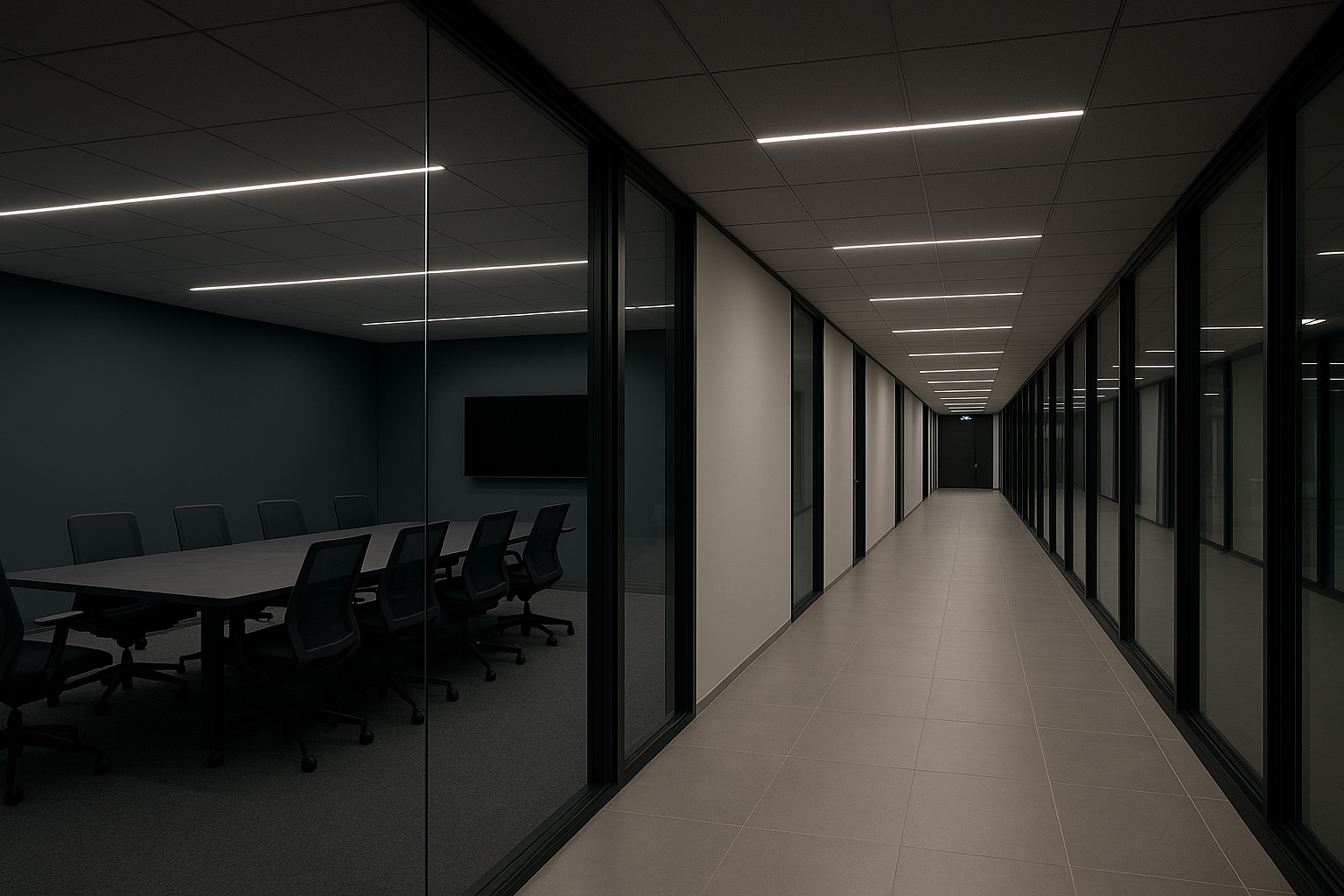

نمونه پروژه: مجتمع اداری آرتا تهران

مشخصات پروژه:

• مساحت: 1,200 متر مربع، 6 طبقه
• لوکس مطلوب: 500 (اداری)، 750 (کنفرانس)
• چراغ انتخابی: 40 وات، 5200 لومن، CRI 85، CCT 4000K

محاسبات:

شار مورد نیاز = 200 m² × 500 lux = 100,000 لومنبا ضریب‌ها = 100,000 ÷ (0.8 × 0.7) = 178,571 لومنتعداد چراغ = 178,571 ÷ 5,200 = 36 عدد

نتایج اندازه‌گیری:

• لوکس نهایی: 520 (مطابق هدف)
• صرفه‌جویی انرژی: 40% نسبت به طراحی قبلی
• THD: 8.5%، ضریب توان: 0.97

---

نتیجه‌گیری و نکات کلیدی

خلاصه پیشنهادات فنی

انتخاب موفق چراغ لاینر خطی LED نیازمند:

• محاسبه دقیق بر اساس فرمول‌های استاندارد
• انتخاب مشخصات متناسب با کاربری
• نصب استاندارد با رعایت ایمنی
• تست مرحله‌ای و مستندسازی

چک‌لیست خرید

پیش از خرید:

• ✅ محاسبه توان و تعداد مورد نیاز
• ✅ بررسی سازگاری با کنترل‌ها
• ✅ تأیید مشخصات با دیتاشیت معتبر

حین نصب:

• ✅ نظارت فنی مداوم
• ✅ تست مرحله‌ای
• ✅ مستندسازی کامل

مزایا و معایب

مزایا:

• صرفه‌جویی 60-80% انرژی
• کنترل‌پذیری پیشرفته
• عمر طولانی و نگهداری کم

معایب:

• هزینه اولیه بالاتر
• نیاز به دانش فنی
• وابستگی به کیفیت قطعات

---

پرسش‌های متداول

1. محاسبه توان مناسب چگونه است؟

توان = (مساحت × لوکس مطلوب) ÷ (بازدهی × ضریب استفاده) مثال: دفتر 50 متری با 500 لوکس = (50×500)÷(130×0.7) = 275 وات

2. تفاوت درایورهای CC و CV چیست؟

CC: جریان ثابت، مناسب LED های سری CV: ولتاژ ثابت، مناسب نوارهای آماده

3. انتخاب درجه IP برای محیط‌های مختلف؟

IP20: داخلی خشک، IP44: مرطوب داخلی، IP65: خارجی

4. سازگاری با دیمر چگونه بررسی شود؟

بررسی عبارت ‘Dimmable’، پروتکل پشتیبانی، حداقل بار و THD

---

منابع و استانداردها

استانداردهای کلیدی:

• IESNA RP-1: روشنایی اداری
• IEC 60598: ایمنی چراغ‌ها
• LM-79/80: تست LED

منابع مطالعه:

• CIE: www.cie.co.at
• IES: www.ies.org
• LED Professional: www.led-professional.com

---

راهنمای تهیه‌شده بر اساس تجارب عملی و استانداردهای روز. برای مشاوره تخصصی با کارشناسان تماس بگیرید.
